دفّاعة منفاخ توربيني · YEBL-IMP
القطعة الوحيدة التي تتآكل. والوحيدة التي تهمّ.
يحتوي منفاخ القناة الجانبية على قطعة متحركة واحدة فقط في مسار الهواء — هذه الدفّاعة. تمتد سبعة مقاسات YEBL-IMP عبر قطر خارجي OD 215 إلى 470 mm، وتجويف bore 19 إلى 60 mm، و52 إلى 58 زعنفة. ركّب المقاس الصحيح ويعمل المنفاخ المُتعَب كأنه جديد.
- OD range
- 215–470 mm
- Bore range
- 19–60 mm
- Fin count
- 52–58
- YEBL-IMP Series
- 7 Sizes
01Overview
كل زعنفة، كل وجه

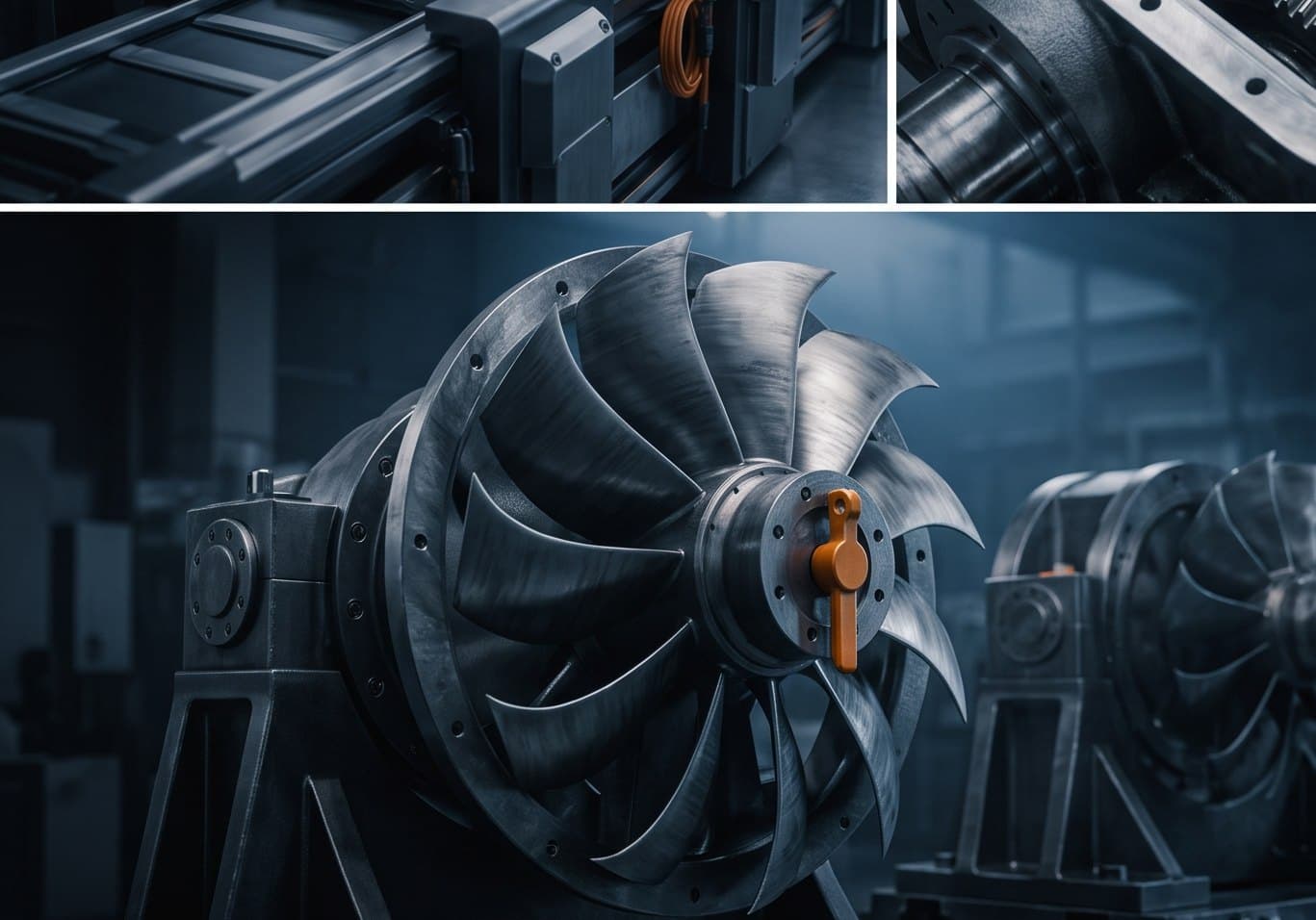

هندسة الريش الشعاعية هي ما يحوّل دوران المحرك إلى ضغط مُجدَّد. نموذج ثلاثي الأبعاد قابل للتدوير لـ YEBL-IMP في الطريق؛ وحتى ذلك الحين، يُظهر العرض شكل الزعنفة المصبوبة، والصُّرّة، والمركز المثقوب المزوّد بالخابور الذي يثبّتها على العمود.
طلب قطعة غيار هو أعلى صيانة قيمةً يمكنك القيام بها على منفاخ القناة الجانبية — يكلّف الدوّار جزءًا يسيرًا من ثمن آلة جديدة ويعيدها إلى خرجها الاسمي.
02Working Principle
How One Disc Builds Pressure
A single radial-vane aluminium disc spins inside the side channel and, on every revolution, throws each pocket of air outward and scoops it back dozens of times — the regeneration that builds pressure. The disc never contacts the housing, so it is the only moving part in the air path and the only part that ever wears.
03الأبعاد الخمسة
خمسة أرقام تحدّد التركيب والأداء
الدفّاعة ليست قرصًا عامًا. خمسة أرقام مقيسة تحدّد ما إذا كانت تناسب العمود، وتستقر في القناة، وتُسلّم الضغط الاسمي. أخطئ في أيٍّ منها ولن يتجمّع المنفاخ أو لن يؤدي عمله.
- OD — القطر الخارجي — يحدّد كيفية استقرار الدفّاعة في القناة الجانبية. الأكبر من اللازم لن يدور؛ والأصغر يفقد التجديد الذي يبني الضغط. يمتد من 215–470 mm عبر المقاسات السبعة.
- Ø التجويف — القطر الداخلي — تركيب العمود. يجب أن يطابق عمود المحرك المركَّب عليه، 19–60 mm. هذا، مع مجرى الخابور، ينقل العزم دون انزلاق.
- السماكة (t) — العرض المحوري لقرص الريش، 29–66 mm. يحدّد التركيب بين وجهي القناة والحجم الذي يحمله كل جيب ريشة.
- مجرى الخابور — مقاس الخابور، 5–12 mm، الذي يثبّت الدفّاعة على العمود. يجب أن يطابق خابور العمود بدقة لدفع متمركز وخالٍ من الانزلاق.
- عدد الزعانف (Z) — عدد الريش الشعاعية، 52–58. يحدّد عدد أحداث التجديد في كل دورة — عدد الزعانف معيار أداء، لا تجميلي.
- الاتزان — ليس بُعدًا مقيسًا لكنه حاسم: كل YEBL-IMP متوازن ديناميكيًا كي يدور بدقة عند السرعة. القرص غير المتزن يهتز ويُتلف المحامل.
04بيانات الأبعاد · 7 مقاسات
جدول أبعاد YEBL-IMP الكامل
كل مقاس، كل بُعد، حرفيًا. قِس دوّارك المتآكل واقرأ عبر الصف للحصول على OD والتجويف والسماكة ومقاس الخابور وعدد الزعانف المطابق. يبقى عمود المقاس مثبّتًا أثناء التمرير على الهاتف.
يجب أن تطابق الأرقام الخمسة جميعها قطعتك الحالية. إذا تقارب مقاسان مرشّحان، فعدد الزعانف والسماكة هما الرقمان الحاسمان — أرسل لنا طراز المنفاخ وسنؤكّد قبل أن تطلب.
Full specification · 7 models · Series YEBL-IMP
0 – 470
Showing 7 of 7 models
| Model | Key Size | OD | Bore (ID) | Thickness | Total Fins | Action |
|---|---|---|---|---|---|---|
| YEBL-IMP-2 | 5 mm | 215 mm | 19 mm | 29 mm | 52 | Get Quote |
| YEBL-IMP-4 | 5 mm | 258 mm | 22 mm | 36 mm | 54 | Get Quote |
| YEBL-IMP-5 | 6 mm | 296 mm | 28 mm | 40.5 mm | 52 | Get Quote |
| YEBL-IMP-6 | 6 mm | 317 mm | 28 mm | 41 mm | 58 | Get Quote |
| YEBL-IMP-7 | 8 mm | 340 mm | 32 mm | 45 mm | 55 | Get Quote |
| YEBL-IMP-8 | 10 mm | 400 mm | 36 mm | 52.5 mm | 57 | Get Quote |
| YEBL-IMP-9 | 12 mm | 470 mm | 60 mm | 66 mm | 52 | Get Quote |
05Construction & Materials
Die-Cast, Machined, Balanced
Every YEBL-IMP is die-cast in aluminium alloy, machined and then dynamically balanced so the disc runs true at motor speed with the fine channel clearance regeneration needs. Balance matters as much as the dimensions: an out-of-balance impeller vibrates, loads the bearings and loses pressure.
06الاستبدال والعناية
Replacing the Rotor
استبدال الدفّاعة أمر مباشر لكنه دقيق. اعزل المحرك وأقفله، افتح غطاء المنفاخ، ودوّن اتجاه الدفّاعة وأي حشوات قبل الإزالة. اسحب الدوّار القديم عن العمود، ونظّف العمود ومجرى الخابور، وافحص القناة الجانبية: إن كانت ملساء، فدفّاعة جديدة تعيد الأداء الاسمي؛ وإن كانت مخدوشة، فالجسم يحتاج إلى عناية أيضًا. ركّب YEBL-IMP الجديد بالخابور الصحيح، واضبط خلوص التشغيل على رقم الشركة المصنّعة، وتأكّد من دوران القرص بحرية باليد قبل التشغيل.
ثم احمِ عملك. السبب الوحيد لتآكل الدفّاعات هو الجسيمات المبتلعة عبر ذلك الخلوص الدقيق، فالدوّار الجديد لا يدوم إلا بقدر مرشح المدخل أمامه. أبقِ المرشح نظيفًا، واحمِ خطوط التفريغ من انجراف السوائل، وسجّل التيار المرجعي للمنفاخ — ارتفاع سحب الأمبير هو أبكر علامة على أن الخلوص يضيق من جديد.
قائمة تحقّق الاستبدال
- اعزل المحرك وأقفله قبل فتح الغطاء.
- دوّن اتجاه الدوّار القديم وحشواته وخلوصه.
- افحص القناة الجانبية؛ ولا تجدّد الجسم إلا إن كان مخدوشًا.
- ركّب YEBL-IMP المطابق بالخابور الصحيح؛ واضبط الخلوص.
- أدِر باليد، وتأكّد من الدوران، وسجّل الأمبير المرجعي عند التشغيل.
07دليل المطابقة
أي منفاخ تخدم دفّاعتك؟
هذه الدوّارات هي القطعة القابلة للتآكل داخل عائلات منافيخ القناة الجانبية لدينا. حدّد المنفاخ، وعُدّ المراحل، ثم طابق الأبعاد الخمسة. تستخدم المرحلة الواحدة دفّاعة واحدة؛ وتستخدم المرحلتان أو الثلاث دفّاعتين أو ثلاثًا على عمود واحد، متدرّجة أحيانًا بين المقاسات.
- منفاخ أحادي المرحلة · YEBL-1 — دفّاعة واحدة لكل وحدة. طابق OD والتجويف والسماكة والخابور وعدد الزعانف مع الدوّار المتآكل.
- منفاخ ثنائي المرحلة · YEBL-DS — دفّاعتان على عمود واحد. أكّد ما إذا كانت المرحلتان تتشاركان مقاسًا واحدًا أم تتدرّجان بين مقاسين.
- ضغط عالٍ · YEBL-HP — دفّاعتان أو ثلاث دفّاعات مرحلية. حدّد موضع المرحلة قبل طلب البديل.
لست متأكدًا من المرحلة أو المقاس؟ أرسل رقم طراز المنفاخ إضافةً إلى الأبعاد الخمسة المقيسة للدوّار القديم وسنؤكّد YEBL-IMP الصحيح قبل أن تلتزم بالطلب.
08افحصها عن قرب
افحص الآلة عن قرب
نموذج ثلاثي الأبعاد قابل للتدوير قيد الإعداد. حتى ذلك الحين، توضح الصورة المجسّمة هيئة الوحدة ومنافذها وترتيب تركيبها.
نموذج تفاعلي — قريبًا
09الجاهزية للتصدير
جاهزون للشحن إلى جميع أنحاء العالم
الدفّاعات قطع غيار مدمجة عالية القيمة تُشحن بسرعة واقتصاد إلى جميع أنحاء العالم. أعطِنا طراز المنفاخ والأبعاد الخمسة المقيسة ونؤكّد YEBL-IMP الدقيق، ثم نغلّفه ليصل مستقيمًا وسليمًا — مع الحفاظ على الاتزان وحماية التجويف والزعانف.
- رمز HS
- 8414
- التصنيف
- تُشحن دفّاعات المنافيخ كأجزاء من مضخات الهواء / المنافيخ تحت HS 8414 (البند الفرعي للأجزاء). أكّد رمز الأجزاء الدقيق مع وسيطك الجمركي.
- شروط التسليم (Incoterms)
- FOB / CIF / EXW (تسليم أرض المصنع فاريدآباد)
- موانئ الشحن
- Nhava Sheva (JNPT) · Mundra · Delhi ICD (Tughlakabad)
- تغليف التصدير
- يُثبَّت الدوّار في مهد رغوي ويُعبّأ بحيث لا تصطدم حواف التجويف ومجرى الخابور والزعانف أثناء النقل؛ وتُجمَّع قطع الغيار المتعددة وتُبطَّن كلٌّ على حدة. مناسب للشحن الجوي في الأعطال العاجلة.
- مدة التسليم
- تُشحن المقاسات الشائعة من المخزون أو خلال 1–2 أسبوع؛ أما دوّارات OD الأكبر والطلبات المتطابقة كمجموعة فتستغرق 2–3 أسابيع. يمكن تسريع قطع غيار الأعطال العاجلة جوًّا — اطلب ذلك في عرض السعر.
- الطاقة / التردد
- ملفوف لـ 220–440 V، 50 Hz أو 60 Hz عند الطلب
- الوثائق
- فاتورة تجارية، قائمة تعبئة، شهادة ISO 9001:2015، تقرير اختبار، شهادة منشأ
10الأسئلة الشائعة
إجابات للمواصفين والمشترين
ما الذي تفعله الدفّاعة بالضبط داخل منفاخ القناة الجانبية؟
كيف أحدّد الدفّاعة البديلة الصحيحة؟
أي عائلات المنافيخ تناسبها هذه الدفّاعات؟
هل أستبدل الدفّاعة وحدها، أم المنفاخ كاملًا؟
لماذا تآكلت دفّاعتي؟
بأي مادة واتزان تُورَّد الدفّاعات؟
11من يصنعه
منذ 1998 — أكثر من 26 عامًا من هندسة الهواء في فاريدآباد
لا يستحق تركيب دفّاعة بديلة إلا إن كانت مُبعّدة ومتوازنة بدقة الأصل نفسها. تصبّ Yash Blowers دفّاعات القناة الجانبية وتشغّلها وتوازنها في فاريدآباد منذ عام 1998 — فالدوّارات نفسها التي تدخل منافيخنا هي قطع الغيار التي نشحنها، لذا يُضمن تطابق التركيب والأداء.
كل YEBL-IMP متوازن ومفحوص بُعديًا قبل الإرسال ويحمل شهادة الجودة ISO 9001:2015. مع أكثر من 10,000 عميل ومئات الشحنات يوميًا، نادرًا ما يكون الدوّار الاحتياطي أبعد من مهلة تسليم قصيرة.
صنّعت شركة Yash Blowers Private Limited المنافيخ ومضخات التفريغ في مصنعها المعتمد بشهادة ISO 9001:2015 في IMT فاريدآباد منذ عام 1998. تتم أعمال التصنيع والتجميع والموازنة والاختبار داخل المصنع — فالمضخة التي تشتريها هي المضخة التي صنعناها، مدعومة بضمان 12 شهرًا وشبكة قطع غيار تُبقي وحدات عمرها عقود قيد التشغيل.
ISO 9001:2015 · صُنع في الهند · ضمان 12 شهرًا
- 1998
- نصنع آلات الهواء
- 26+
- عامًا في المجال
- 10,000+
- عملاء تمت خدمتهم
- 300+
- وحدات مشحونة / يوميًا
طلب عرض سعر
احصل على عرض سعر خلال 24 ساعة
أرسل طراز المنفاخ والأبعاد الخمسة المقيسة للدوّار المتآكل وسنؤكّد مقاس YEBL-IMP الدقيق قبل التسعير.
أرسل لنا نقطة التشغيل — معدل التدفق والتفريغ/الضغط وميناء الوصول — وسيحدد مهندسونا الموديل المناسب من سلسلة YEBL-IMP ويقدمون عرض سعر FOB أو CIF أو EXW. ويتم التعامل مع تغليف التصدير وتصنيف HS والوثائق داخل المصنع.
