How is a centrifugal blower different from a ring blower?

A centrifugal (turbo) blower flings air outward once through a bladed wheel — high volume, modest pressure. A ring blower regenerates the air many times for high pressure at low volume. The CX-series is the tool when you need to move a lot of air (hundreds to thousands of m³/hr) against a few thousand pascals, not a few hundred millibar against a trickle.

What is the difference between the CX and TBM models?

Both are single-stage centrifugal blowers in the same family. The YBCB-CX trims (0.25–5 HP) cover the low and mid volume band up to ~3300 m³/hr; the YBCB-TBM trims (7.5–20 HP) extend the range to 6000 m³/hr for the largest drying, extraction and dust-collection duties. Pick by the airflow band your process sits in.

Why is airflow quoted as a range?

A centrifugal blower's flow slides along its curve with back-pressure: open the outlet and it moves the higher figure, load it up and flow falls to the lower figure. The two numbers bracket the operating window. Read them with the pressure column — the CX holds the quoted Pa across that flow range.

Is the CX-series suitable for continuous dust collection?

Yes — it is one of its primary duties. High volume at a few kPa is exactly what a bag-house or cyclone needs to maintain face velocity. Fit the blower on the clean-air side of the filter so the wheel handles filtered air, and size for the system resistance at your design flow.

Which supply voltage and frequency do you build for export?

Standard is 415 V / 3-phase / 50 Hz TEFC. For export we wind 200–240 V or 380–460 V at 50 or 60 Hz. Note that centrifugal performance scales with impeller speed, so a 60 Hz motor shifts the curve — tell us your frequency up front so we quote the right flow and pressure.

How loud is the CX-series and can it be reduced?

The datasheet lists two sound figures per model — a lower free-field and a higher near-field level — rising with power to around 95–110 dB(A) on the largest TBM trims. Inlet silencers, acoustic ducting and enclosure reduce it; specify the noise target on your RFQ and we will advise the treatment.

منفاخ طرد مركزي سلسلة CX · YBCB-CX / TBM

حين تكون المهمة نقل الهواء، لا ضغطه

Name: CX-Series Centrifugal Blower
Brand: Yash Blowers
SKU: YBCB-CX/TBM

سلسلة CX منفاخ طرد مركزي توربيني أحادي المرحلة للهواء عالي الحجم متوسط الضغط — من 270 إلى 6000 m³/hr حتى 7000 Pa. عشرة طرازات من 0.25 إلى 20 HP تخدم الأغشية والطباعة والتجفيف وجمع الغبار حيث يكون المنفاخ الحلقي الأداة الخطأ.

احصل على عرض سعر خلال 24 ساعة تحدث إلى مهندس عبر واتساب

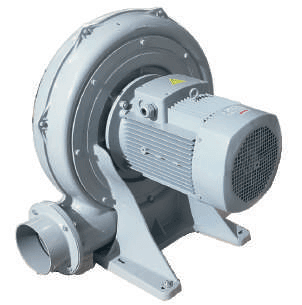

Yash Blowers YBCB-CX centrifugal turbo blower — scroll-type volute housing with high-flow bladed impeller and direct-drive motor — Fig. 01 · YBCB-CX volute arrangementYB-FIG-01

الطرازات: 10
أقصى تدفق: 6000 m³/hr
أقصى ضغط: 7000 Pa
Motor Power: 0.25–20 HP

01التطبيق أولًا

ما صُنعت سلسلة CX لأجله

تكسب منافيخ الطرد المركزي مكانها على الخطوط التي تكون فيها المهمة تحريك كتلة كبيرة من الهواء عبر مرشح أو شريط مادة أو منطقة تجفيف — لا بناء ضغط عميق. ثلاث خدمات تُعرّف المدى.

أبعد من هذه الثلاث، تشغّل سلسلة CX هواء الاحتراق والمحارق، والتبريد والتهوية، والتهوية حيث يتفوق الحجم على العمق، وهواء العمليات العام. إذا كانت مقاومتك مقيسة بالكيلوباسكال وحاجتك هي التدفق، فهذه هي العائلة. أما إذا كنت تقاوم مئات الملي بار، فانظر إلى المنافيخ الحلقية أو منافيخ الطرد المركزي عالية الضغط بدلًا منها.

02مبدأ العمل

عجلة واحدة، قذفة واحدة، هواء كثير

يدخل الهواء إلى سلسلة CX على محور العمود، مباشرةً إلى عين دفّاعة مزوّدة بالريش. تقذفه العجلة شعاعيًا إلى الخارج؛ ويلتقط الحلزون اللولبي المحيط بالدفّاعة ذلك الهواء سريع الحركة ويحوّل سرعته إلى ضغط مع اتساع المقطع نحو التصريف. إنه تبادل طاقة واحد — تسريع ثم انتشار — ولهذا يعطي منفاخ الطرد المركزي حجمًا عاليًا لكن ضغطًا معتدلًا مقارنةً بآلة تجديدية.

ولأن الضغط يأتي من سرعة العجلة، يتناسب الأداء مع RPM: أدر العجلة نفسها أسرع فيرتفع كل من التدفق والضغط على منحنى يمكن التنبؤ به. ولهذا أيضًا يهم تردد التغذية — محرك 60 Hz يدور أسرع من محرك 50 Hz ويزيح المنحنى بأكمله. شكل ريشة الدفّاعة (تستخدم CX ملمحًا مائلًا للخلف عالي الكفاءة في الطرازات الأكبر) يحدد مدى انحدار هبوط الضغط مع ارتفاع التدفق.

الخلاصة العملية: منفاخ الطرد المركزي متسامح مع الحجم وغير متسامح مع الضغط. اطلب منه تحريك قدر كبير من الهواء عبر مرشح أو شريط فيتفوق؛ اطلب منه الحفاظ على ضغط عميق أمام صمام شبه مغلق فينهار التدفق ببساطة على منحناه. احسب حجمه عند التدفق الذي تحتاجه أمام مقاومة النظام الفعلية، وسيعمل بهدوء لسنوات.

03تغطية التدفق

شاهد المدى قبل قراءة الجدول

كل شريط هو نافذة تدفق تشغيل الطراز — من رقمه المُحمَّل (المنخفض) إلى رقمه المفتوح (العالي) — مرسومة بمقياس واحد. التداخل مقصود: يتيح لك اختيار الطراز الذي تتمركز نافذته على تدفق تصميمك بدلًا من طراز يبلغه فقط عند الفتح الكامل. انقر أي شريط للانتقال إلى صف مواصفاته الكامل.

منفاخ الطرد المركزي لا يحافظ على تدفق واحد؛ بل يركب منحناه. تُظهر النافذة أين تكون الآلة مرتاحة، فيمكنك التحجيم لنقطة التصميم مع هامش على كلا الجانبين.

Airflow coverage · m³/hrYB-FIG-02

YBCB-CX-65
330
270
YBCB-CX-75SA
500
420
YBCB-CX-75A
950
780
YBCB-CX-100A
1450
1200
YBCB-CX-125A
2350
1950
YBCB-CX-150A
3300
2800
YBCB-TBM-150-7.5
3900
3000
YBCB-TBM-150-10
4500
3600
YBCB-TBM-200-15
5100
3900
YBCB-TBM-200-20
6000
5400

030006000

04بيانات الأداء · 10 طرازات

جدول مواصفات YBCB-CX / TBM الكامل

التدفق والضغط بالوحدات الأصلية للمصنّع (m³/hr وCFM والباسكال). الضوضاء مذكورة منخفض/مرتفع للمجال الحر والمجال القريب. يبقى عمود الطراز مثبتًا أثناء التمرير على الهاتف.

YBCB-CX-65 YBCB-CX-75SA YBCB-CX-75A YBCB-CX-100A YBCB-CX-125A YBCB-CX-150A YBCB-TBM-150-7.5 YBCB-TBM-150-10 YBCB-TBM-200-15 YBCB-TBM-200-20

Full specification · 10 models · Series YBCB-CX/TBM

Min. القدرةany

0 – 20

Min. التدفقany m³/hr

0 – 5700 m³/hr

Showing 10 of 10 models

منفاخ الطرد المركزي سلسلة CX طراز YBCB-CX/TBM — جدول المواصفات الكامل للطرازات العشرة.
Model	القدرة	التدفق(m³/hr)	التدفق(CFM)	أقصى تفريغ(PA)	أقصى ضغط(PA)	الضوضاء(dB)	الوزن(kg)	Action
YBCB-CX-65	0.25 HP	270-330	159-194	700	1100	50/62	7	Get Quote
YBCB-CX-75SA	0.5 HP	420-500	247-294	1100	1600	56/70	11	Get Quote
YBCB-CX-75A	1.0 HP	780-950	459-559	1700	2400	64/80	14	Get Quote
YBCB-CX-100A	2.0 HP	1200-1450	706-853	2000	3000	74/90	28	Get Quote
YBCB-CX-125A	3.0 HP	1950-2350	1130-1383	2400	3700	76/95	38	Get Quote
YBCB-CX-150A	5.0 HP	2800-3300	1648-1942	3200	4400	80/100	54	Get Quote
YBCB-TBM-150-7.5	7.5 HP	3000-3900	1765-2295	4000	5300	90/95	73	Get Quote
YBCB-TBM-150-10	10 HP	3600-4500	2119-2648	4000	5300	90/95	82	Get Quote
YBCB-TBM-200-15	15 HP	3900-5100	2295-3001	5000	6500	95/110	117	Get Quote
YBCB-TBM-200-20	20 HP	5400-6000	3178-3531	5000	7000	95/110	130	Get Quote

05البناء والتركيب والعناية

حلزون صلب وعجلة متزنة جيدًا

الحلزون والدفّاعة

حلزون مُصنَّع أو مصبوب مع دفّاعة فولاذية/ألومنيوم متزنة ديناميكيًا. الاتزان حاسم على عجلة طرد مركزي — تُتَّزن CX لتعمل بسلاسة عند السرعة، ولهذا تكون طرازات TBM الأكبر ثقيلة وصلبة بدل أن تكون خفيفة.

الإدارة والمحرك

محرك TEFC ذو إدارة مباشرة، حماية IP55، مطابق للدفّاعة بحيث يقع التدفق والضغط على منحنى ورقة البيانات. لا صندوق تروس ولا سير يحتاج إلى شد في البناء القياسي.

06التركيب والعناية

Installation & Maintenance

ثبّت على قاعدة مستوية صلبة، وتحقق من الدوران مقابل سهم الحلزون، وأبقِ الدفّاعة على هواء مرشّح أو نظيف. راقب حرارة المحمل والاهتزاز؛ العجلة غير المتزنة بسبب حطام مبتلَع هي نمط الفشل المعتاد. أعد تشحيم المحامل وفق الجدول.

في خدمة جمع الغبار ثبّت CX دائمًا بعد المرشح بحيث ترى العجلة هواءً نظيفًا؛ وفي خدمة التجفيف والأشرطة أبقِ المدخل خاليًا ومجاري التصريف بمقاس يتجنب خنق الآلة على منحناها. اسند مجاري الهواء بشكل مستقل بحيث لا يحمّل وزنها أبدًا شفاه المنفاخ.

07Applications

Three duties that define the range

مناولة الأغشية والأشرطة 270–3300 m³/hr · CX trims — تعويم بالهواء وتبريد وضبط الحواف على أغشية البلاستيك والرقائق وأشرطة الورق. يدعم الحجم العالي الثابت الشريط المتحرك ويبرّده دون لمسه — منحنى CX منخفض الضغط عالي التدفق هو الصحيح بالضبط.
الطباعة والتجفيف 780–4500 m³/hr · CX / TBM — تجفيف الحبر والطلاء، ونقل الصفائح، وسكاكين الهواء على خطوط الأوفست والشاشة والفلكسو. تزوّد سلسلة CX الحجم الذي يحتاجه صندوق سكين الهواء لتجريد الرطوبة وتثبيت الحبر بسرعة الخط.
جمع الغبار 3000–6000 m³/hr · TBM trims — شفط بيوت الأكياس والأعاصير، والتقاط الأبخرة والغبار الناعم. مركّبة على جانب الهواء النظيف، تحافظ طرازات TBM عالية التدفق على السرعة السطحية عبر وسائط المرشح لجمع مستمر.

08عرض ثلاثي الأبعاد / تفاعلي

افحص الآلة عن قرب

نموذج ثلاثي الأبعاد قابل للتدوير قيد الإعداد. حتى ذلك الحين، توضح الصورة المجسّمة هيئة الوحدة ومنافذها وترتيب تركيبها.

CX-series centrifugal blower — interactive 3D model placeholder of the YBCB-CX volute housing — عرض ثلاثي الأبعاد / تفاعليYB-3D-03

09الجاهزية للتصدير

جاهزون للشحن إلى جميع أنحاء العالم

منافيخ الطرد المركزي ضخمة الحجم بالنسبة لوزنها، فحجم التصنيد يحكم أجرة الشحن البحري. نسعّر وفق شرط التسليم الخاص بك، ونحمي الحلزون والعمود أثناء النقل، والأهم أننا نلفّ المحرك لترددك الدقيق، لأن عدم تطابق 50/60 Hz يزيح منحنى الأداء بأكمله.

رمز HS: 8414
التصنيف: تُصنّف منافيخ ومراوح الطرد المركزي / التوربينية تحت HS 8414. أكّد البند الفرعي الدقيق للوجهة (مروحة مقابل منفاخ) مع وسيطك.
شروط التسليم (Incoterms): FOB / CIF / EXW (تسليم أرض المصنع فاريدآباد)
موانئ الشحن: Nhava Sheva (JNPT) · Mundra · Delhi ICD (Tughlakabad)
تغليف التصدير: الحلزون والدفّاعة مدعومان ضد صدمات النقل داخل صندوق ISPM-15؛ العمود مؤمَّن، والمدخل/المخرج مغطى، ووحدات TBM الأكبر مثبتة على منصة مع تحديد نقاط الرفع.
مدة التسليم: تُشحن طرازات CX عادةً خلال 1–2 أسبوع؛ أما وحدات TBM-15/20 HP الكبيرة والجهود الخاصة فتستغرق 3–4 أسابيع. يُؤكَّد الاختيار المطابق للمنحنى قبل التصنيع.
الطاقة / التردد: ملفوف لـ 220–440 V، 50 Hz أو 60 Hz عند الطلب
الوثائق: فاتورة تجارية، قائمة تعبئة، شهادة ISO 9001:2015، تقرير اختبار، شهادة منشأ

10الأسئلة الشائعة

إجابات للمواصفين والمشترين

بم يختلف منفاخ الطرد المركزي عن المنفاخ الحلقي؟

يقذف منفاخ الطرد المركزي (التوربيني) الهواء إلى الخارج مرة واحدة عبر عجلة مزوّدة بالريش — حجم عالٍ وضغط معتدل. أما المنفاخ الحلقي فيجدّد الهواء مرات عديدة لضغط عالٍ بحجم منخفض. سلسلة CX هي الأداة حين تحتاج إلى تحريك كمية كبيرة من الهواء (مئات إلى آلاف m³/hr) أمام بضعة آلاف من الباسكال، لا بضع مئات ملي بار أمام تدفق ضئيل.

ما الفرق بين طرازات CX وTBM؟

كلاهما منافيخ طرد مركزي أحادية المرحلة في العائلة نفسها. تغطي طرازات YBCB-CX (0.25–5 HP) نطاق الحجم المنخفض والمتوسط حتى نحو 3300 m³/hr؛ وتمدّ طرازات YBCB-TBM (7.5–20 HP) المدى إلى 6000 m³/hr لأكبر خدمات التجفيف والشفط وجمع الغبار. اختر حسب نطاق التدفق الذي تقع فيه عمليتك.

لماذا يُذكر التدفق كمدى؟

ينزلق تدفق منفاخ الطرد المركزي على منحناه مع الضغط الخلفي: افتح المخرج فيحرّك الرقم الأعلى، حمّله فيهبط التدفق إلى الرقم الأدنى. يحدّد الرقمان نافذة التشغيل. اقرأهما مع عمود الضغط — تحافظ CX على الـ Pa المذكورة عبر مدى التدفق ذاك.

هل سلسلة CX مناسبة لجمع الغبار المستمر؟

نعم — إنها إحدى خدماتها الأساسية. الحجم العالي عند بضعة kPa هو بالضبط ما يحتاجه بيت الأكياس أو الإعصار للحفاظ على السرعة السطحية. ثبّت المنفاخ على جانب الهواء النظيف من المرشح بحيث تعالج العجلة هواءً مرشّحًا، وحدّد الحجم لمقاومة النظام عند تدفق تصميمك.

أي جهد وتردد تغذية تبنون للتصدير؟

القياسي هو 415 V / 3 أطوار / 50 Hz TEFC. للتصدير نلفّ 200–240 V أو 380–460 V عند 50 أو 60 Hz. لاحظ أن أداء الطرد المركزي يتناسب مع سرعة الدفّاعة، فمحرك 60 Hz يزيح المنحنى — أخبرنا بترددك مسبقًا كي نسعّر التدفق والضغط الصحيحين.

ما مدى ضوضاء سلسلة CX وهل يمكن تقليلها؟

تسرد ورقة البيانات رقمَي صوت لكل طراز — مستوى مجال حر أدنى ومستوى مجال قريب أعلى — يرتفعان مع القدرة إلى نحو 95–110 dB(A) على أكبر طرازات TBM. كواتم صوت المدخل والمجاري الصوتية والحاوية تقلّلها؛ حدّد هدف الضوضاء في طلب عرض السعر وسننصحك بالمعالجة.

11من يصنعه

منذ 1998 — أكثر من 26 عامًا من هندسة الهواء في فاريدآباد

تعيش منافيخ الطرد المركزي أو تموت على دقة الاتزان والمنحنى، وكلاهما يأتي من الخبرة. تبني Yash Blowers وتطابق مجموعات الدفّاعة والحلزون في فاريدآباد منذ عام 1998 — سلسلة CX منصة مُثبتة قابلة للتكرار، لا مُدخلًا في كتالوج نُسنِده لجهة خارجية.

تُشغَّل كل وحدة وتُفحص مقابل نقطتها المقنَّنة قبل الشحن وتحمل شهادة ISO 9001:2015. هذا الاتساق هو سبب اعتماد المطابع وشركات التحويل ومصنّعي معدات جمع الغبار الأصليين على CX عبر خطوطهم.

صنّعت شركة Yash Blowers Private Limited المنافيخ ومضخات التفريغ في مصنعها المعتمد بشهادة ISO 9001:2015 في IMT فاريدآباد منذ عام 1998. تتم أعمال التصنيع والتجميع والموازنة والاختبار داخل المصنع — فالمضخة التي تشتريها هي المضخة التي صنعناها، مدعومة بضمان 12 شهرًا وشبكة قطع غيار تُبقي وحدات عمرها عقود قيد التشغيل.

ISO 9001:2015 · صُنع في الهند · ضمان 12 شهرًا

1998: نصنع آلات الهواء
26+: عامًا في المجال
10,000+: عملاء تمت خدمتهم
300+: وحدات مشحونة / يوميًا

12منتجات ذات صلة

High Pressure Centrifugal Blower

When the same volume has to work against far more static pressure.

Single Stage Turbine Blower

Oil-free side-channel duty when the fight is millibar, not m³/hr.

Air Filter Assembly

Inlet protection — keep ingested debris off the balanced wheel.

طلب عرض سعر

احصل على عرض سعر خلال 24 ساعة

أعطنا تدفق تصميمك ومقاومة النظام بالباسكال، إضافةً إلى تردد تغذيتك، وسنطابق منحنى الطراز CX أو TBM المناسب.

أرسل لنا نقطة التشغيل — معدل التدفق والتفريغ/الضغط وميناء الوصول — وسيحدد مهندسونا الموديل المناسب من سلسلة YBCB-CX/TBM ويقدمون عرض سعر FOB أو CIF أو EXW. ويتم التعامل مع تغليف التصدير وتصنيف HS والوثائق داخل المصنع.
